吊杆长度应根据现场实际情况而定。
以下是具体工艺要求的详细说明。
1.基础施工
1.基础施工
1.1.河南监控杆垂直杆基础
A.用途:固定相机杆；
B.基本结构和尺寸:如图所示；
C.基本型号:由要固定的摄像棒型号决定；
D.制作位置:在设备平面布置图中标出的摄像棒位置制作基础；
E.制作要求:
1.河南监控杆应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
1.河南监控杆应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2.基础与检查井之间应有穿线管，并放置电线；
3.基础钢板上的钢筋按M20标准攻丝，配有两个镀锌螺钉、一个平垫圈和一个弹簧垫圈。
F.材料:8mm钢板，20mm钢筋，C25混凝土，碎石，2.5寸PVVC弯头；
1.2.检查井的生产
1.2.检查井的生产
A.用途:便于电缆敷设和系统检查维护；
B.基本结构和尺寸:如图所示。图中仅标明井深、井高、井宽，其他尺寸由施工方根据现场情况确定；
C.制造地点:在设备布置图中标出的检查井位置制造；
D.河南监控立杆生产厂家——郑州奥润灯具路灯厂对于监控杆立柱的制作要求:
1.应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
1.应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2.检查井具有良好的密封性能和防水性能。
E.材料:砖石、水泥、钢板；
1.3.电缆管道铺设
1.3.电缆管道铺设
A.用途:敷设电缆，防止电缆损坏；
B.管道敷设:根据设备平面布置图标明的类型和路线敷设明管和暗管。注意图中所示的管径；
C.制作要求:
1.应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
1.应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2.电缆管密封良好，防水；
3、电缆管离地面应不小于0.7米；
4、电缆管管口应无毛刺和尖锐棱角；
5.将穿线电线放入电缆管中。d .材料:1。钢管用于敷设暗管；
2.PVC管应用于铺设明管。
1.4.河南监控杆生产厂家——郑州奥润灯具路灯厂对于监控杆立柱的接地体的安装
A.用途:防止外部电压危及人身安全和损坏设备，抑制电气干扰，保证设备正常运行；
B.接地体的结构和尺寸:如接地体结构示意图所示；
C.安装位置:根据设备平面布置图标注的位置安装接地体。编号:
D.安装要求:
1.应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
1.应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2.接地体的焊接应采用搭接焊，搭接焊长度为圆钢直径的6倍；
3.河南监控杆接地体安装点下方不应有管道和电缆通过；
4.接地体安装深度见接地体安装示意图；
5.接地体安装完成后，用接地摇表测量接地电阻，接地电阻应小于4ω。注意雨后不要立即测量电阻。
D.材料:2.5寸钢管，30*5扁钢。2.钢筋制作和安装
2.1.钢筋制作和安装
A.用途:安装摄像头云台；
B.摄像棒的结构和尺寸:见摄像棒图；
C.河南监控杆生产厂家——郑州奥润灯具路灯厂对于监控杆立柱的制作要求:见相机杆图文字说明；

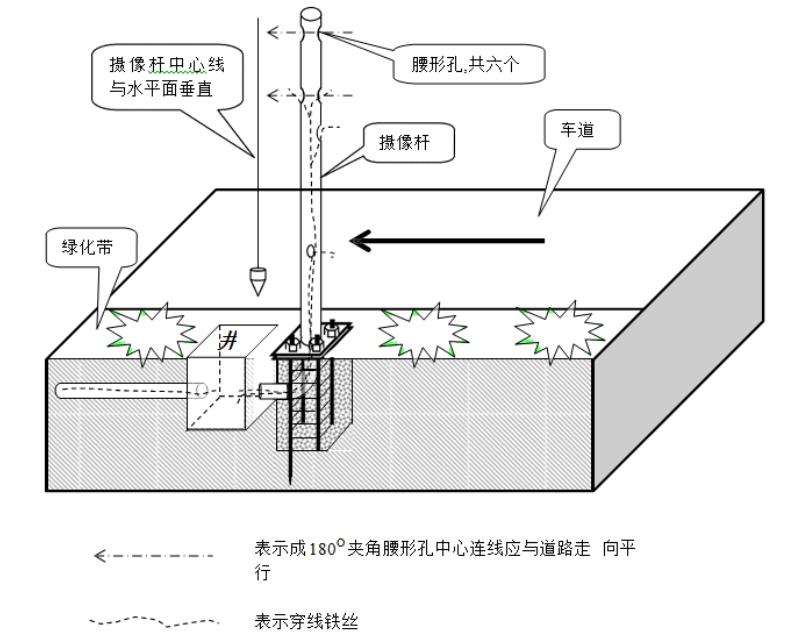

E.安装方法:通过地脚螺丝连接固定摄像棒底座，如摄像棒安装场景图；
F.安装工具:活动扳手；
G.安装要求:
1.安装牢固；
1.安装牢固；
2.河南监控杆相机杆的中心线应垂直于水平面；
3.相机杆上两个180度腰形孔的中心连线应与道路走向平行；
4.在相机杆底部的检查井和腰形孔之间放置用于穿线的电线。2.2.摄像机平移/倾斜的制造和安装
A.用途:安装摄像头防雨罩；
b .结构:见摄像头图；
c .尺寸:见摄像机云台图；
b .结构:见摄像头图；
c .尺寸:见摄像机云台图；
D.制作要求:见摄像机云台图中的文字说明；
E.河南监控杆安装方法:通过抱箍将云台部分1固定在相机杆上，如相机云台安装图所示；
F.安装工具:活动扳手、自动扶梯或登山车；
G.安装要求:、
1.安装牢固；
1.安装牢固；
2.对于相机云台部分1，接线孔要朝向相机杆的腰孔；垂直杆的施工和安装要求
1.投标人应在现场测量技术数据，以便估算工程量。
2.直埋电缆沟尺寸:人行道0.2× 0.6m(宽×深)，车行道0.2。
× 0.8m(宽×深)。沟底铺设C20混凝土垫层，电缆敷设后用细砂回填夯实，然后根据实际情况恢复路面。
3.除埋在花坛内或有特殊说明的电缆外，用PVC管保护，其他部位用镀锌钢管保护；
河南监控杆生产厂家——郑州奥润灯具路灯厂对于监控杆立柱的要求是，所有外露电缆(架空电缆除外)均采用镀锌钢管保护。
河南监控杆生产厂家——郑州奥润灯具路灯厂对于监控杆立柱的要求是，所有外露电缆(架空电缆除外)均采用镀锌钢管保护。
